工作原理

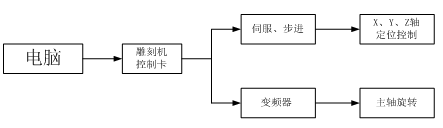

目前主流的木工雕刻機主要由計算機、雕刻機控制系統、雕刻機主體三部分構成，其中：
計算機：又稱PC、電腦，配置專用雕刻軟件，進行圖樣的設計、排版工作；
雕刻機控制卡：行業專用控制器，與電腦進行串行口通訊。通過接收電腦發送的圖樣信息，并轉換為伺服或步進驅動所需的脈沖信號來控制X、Y、Z軸走刀定位，還可以提供主軸控制變頻器所需模擬量或多段速信號，來驅動主軸電機高速旋轉，對木板進行雕刻加工；
雕刻機主體：以機械部分為主。
工藝要求
高速主軸控制系統，是木工雕刻機的重要組成部分，其性能對雕刻機整機的性能有著至關重要的影響。木工雕刻機主軸多采用兩級高速水冷異步電機，一般工藝要求如下：
（1）運轉速度一般在0~24000r/min,對應變頻器頻率范圍0~400Hz；
（2）一般雕刻機主體會裝有多個主軸機頭，通過一臺變頻器來同時驅動；
（3）為保證雕刻效果，主軸穩速精度要高；
（4）低速力矩大、過載能力強；
（5）電磁噪音小；
（6）運行漏電流要小，避免客戶漏電開關跳閘。
應用方案
高速主軸控制系統中，主軸電機常見電壓等級有單相220V和三相380V兩種，小功率機型以單相220V為主，大功率機型以三相380V為主。根據客戶配置電機不同，選擇不同電源輸入的變頻器。
主軸變頻器頻率設定源有兩種：多段速（7段）、模擬量0-10V，實際使用中請用戶根據控制卡實際提供信號來選擇其中一種接線方式，并設置相對應參數即可。

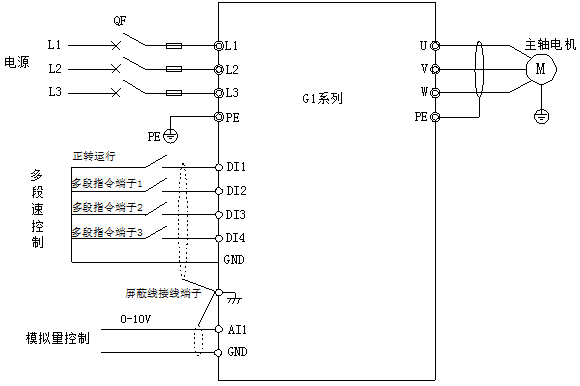

系統接線如下圖所示：
產品特點
相對于其它傳統行業來講，木工雕刻機主軸控制系統對變頻器功能性要求較低，主要以調速為主。G1系列矢量型通用變頻器，在木工雕刻機行業特點及優勢主要體現在：
（1）調速范圍廣，最高頻率3200Hz，可滿足更高轉速雕刻需求；
（2）寬電壓輸入范圍，滿足電壓波動較大的客戶現場；
（3）結構緊湊，節省安裝空間；
（4）優異的EMC性能，避免對系統中電腦、伺服、步進進行干擾，同時抗干擾能力強；
（5）獨立風道設計，避免木工雕刻機使用現場大量的木屑粉塵進入機身內部，影響使用壽命。
